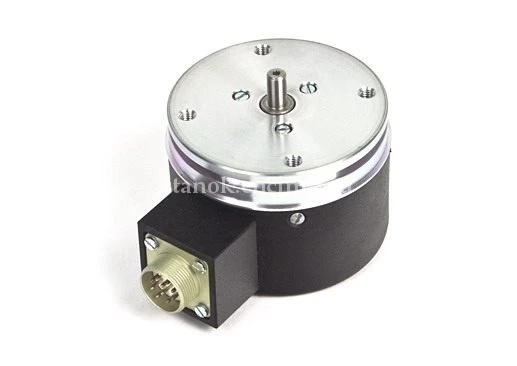

Резольвер ЛИР-ДР158А
Резольвер - преобразователь угловых перемещений на основе вращающегося трансформатора. Применяется в приводах в качестве датчика углового перемещения. Диаметр корпуса 57 мм. Цельный вал. Точность ± 10 угловых минут.
ООО «Эффективное производство» - официальный партнер компании СКБ ИС в России.
ЛИР-ДР158А является преобразователем углового положения, созданным на основе резольвера (вращающегося трансформатора). После подачи переменного напряжения на обмотку возбуждения (Uвозб.) с выходных обмоток можно снять переменное напряжение с амплитудой, пропорциональной косинусу (UA) и синусу (UB) угла положения вала датчика относительно корпуса в пределах 360°. ЛИР-ДР158А может применяться в системах автоматического управления в качестве преобразователя углового положения.
Разработан для тяжелых условий эксплуатации.
Принцип действия - электромагнитный.
Температурный диапазон от -40 до +100 С.
Диаметр корпуса 57 мм.
Цельный вал.
Точность ± 10 угловых минут.
Особенности: отсутствие оптических элементов и электронных компонентов.

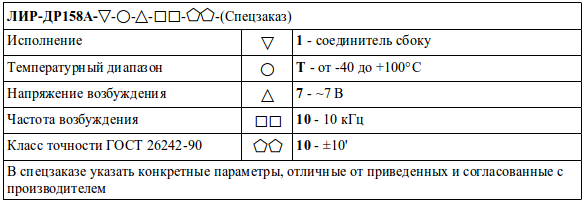

Код заказа резольвера ЛИР-ДР158А.
Пример:
ЛИР-ДР158А-1-Т-7-10-10 - ЛИР-ДР158А, исполнение 1, температурный диапазон от -40 до +100°С, напряжение возбуждения 7 В, частота возбуждения 10 кГц, класс точности - 10.
Параметр | Характеристика |
Максимальная скорость вращения вала | 10000 об/мин |
Вибрационное ускорение в диапазоне частот (55...2000) Гц | ≤ 100 м/с2 |
Момент трогания ротора (20°C) | ≤ 0,01 Н·м |
Допустимая осевая нагрузка на вал | ≤20 Н |
Допустимая радиальная нагрузка на вал | ≤20 Н |
Ударное ускорение | ≤ 300 м/с2 |
Момент инерции ротора | 3,2х10-6 кг·м2 |
Напряжение возбуждения (U возб) | ~7 B ±5% |
Ток через обмотку возбуждения | ≤ 50мА |
Частота возбуждения | 10 кГц |
Точность | ± 10' |
Диаметр корпуса | 57 мм |
Степень защиты от внешних воздействий | IP65 |
Температура эксплуатации | от -40 до +85°С |
Масса (без кабеля) | 0,37 кг |
